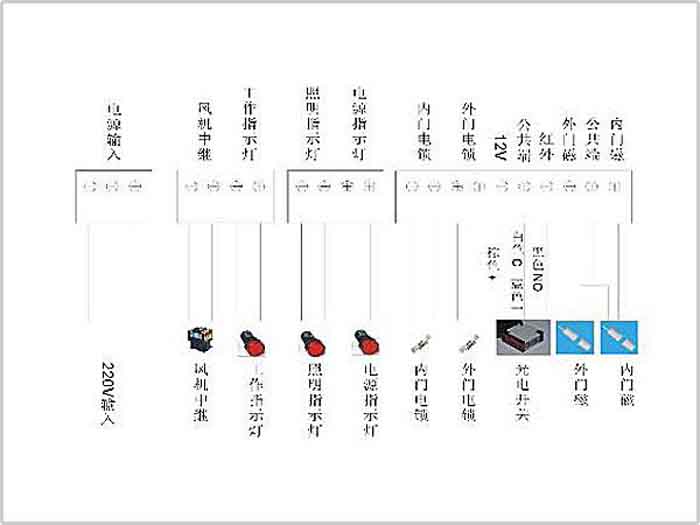

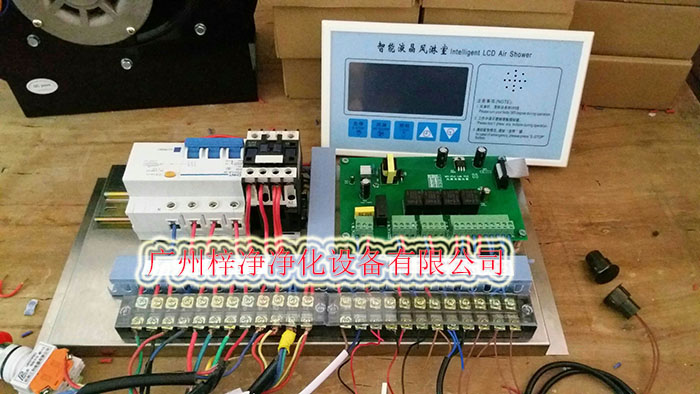

风淋室控制器面板接线图是风淋室安装和调试过程中的重要参考，它详细展示了控制器面板上各个元件的接线方式和连接关系。以下是对风淋室控制器面板接线图的详细介绍。

一、风淋室控制器接线图概述
风淋室控制器面板接线图通常包括以下内容：

元件标识：图中标注了所有元件的名称和型号，如电源插座、开关、传感器、指示灯等。

接线端口：明确标示了各个元件的接线端口，以及端口的功能。

接线顺序：按照元件的安装顺序，详细说明了各个接线的步骤。

注意事项：提醒操作者在接线过程中需要注意的安全事项和操作规范。

二、风淋室控制器接线图解析
电源接线：首先，根据接线图将电源线接入控制器面板的电源插座。电源线应选择合适的规格，确保安全。

开关接线：将开关线按照接线图的要求接入控制器面板的开关端口。开关用于控制风淋室的启动和停止。

传感器接线：根据接线图将各种传感器（如风速传感器、光电传感器等）接入相应的端口。传感器的正确接线对于风淋室的有效工作至关重要。

指示灯接线：指示灯用于显示风淋室的工作状态，如红灯表示停止，绿灯表示运行。按照接线图将指示灯接入相应的端口。
通讯接口接线：如果风淋室配备有通讯接口，如RS485、RS232等，按照接线图进行连接，以便于实现远程监控和控制。

专业安装：风淋室控制器的安装应由专业人员进行，确保接线正确、牢固。

接地处理：风淋室控制器应可靠接地，以防止因漏电而造成安全事故。

电源电压：确保风淋室控制器接入的电源电压与风淋室控制器要求的电压相符，避免因电压不稳定导致风淋室控制器损坏。

三、风淋室控制器接线注意事项
安全第一：在接线过程中，确保电源已经关闭，避免触电风险。

正确识别：在接线前，仔细核对元件标识，确保接线正确无误。

规范操作：按照接线图的要求，遵循操作规范，确保接线质量。

记录检查：接线完成后，对整个接线过程进行记录和检查，确保所有接线均符合要求。

熟悉操作：使用前，操作人员应熟悉风淋室控制器的操作流程和注意事项，避免误操作。

按流程操作：严格按照风淋室的启动、停止流程操作，不得擅自更改程序。

定期检查：定期检查风淋室控制器的运行状态，如发现异常，应立即停止使用并报修。

四、风淋室控制器主板面膜按键说明

a、急停按键：任何时候按下急停按键，液晶屏内急停图标闪烁，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

b、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。

c、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

d、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

五、n液晶显示风淋室控制器指示图标显示说明

a、风淋倒计时显示：双位数字显示，工作时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示。

b、外门开：当外门打开时，此图标闪烁(可以检查外门磁是否正常)。

c、感应：当人体时入感应区时，此图标闪烁(可以检查光电开关是否正常)

d、内门开：当内门打开时，此图标闪烁[可以检查内门磁是否正常)。

e、风淋：此图标闪烁时，指示风淋风机已被自动或手动启动。

f、急停：此图标闪烁时，指示系统处于急停状态。

总结
风淋室控制器面板接线图是风淋室安装和调试的关键，操作人员应熟悉接线图的内容，严格按照接线图进行操作。正确的接线不仅能够确保风淋室正常工作，还能保障操作人员的安全。在使用过程中，如遇接线问题，应及时查阅接线图或咨询专业人员。
