风淋室及货淋室和洁净棚在洁净无尘室的安装要求

文章分类:风淋通道厂家动态 / 发布时间:2019-07-27 /

风淋室货淋室洁净棚在洁净无尘室的安装要求,洁净无尘室洁净区整体运行的各个方面均正常元误,符合性能要求。洁净无尘室洁净预检测工作可包括风淋室、货淋室、洁净棚、FFU、传递窗、高效送风口、高效过滤器、中效过滤器、初效过滤器

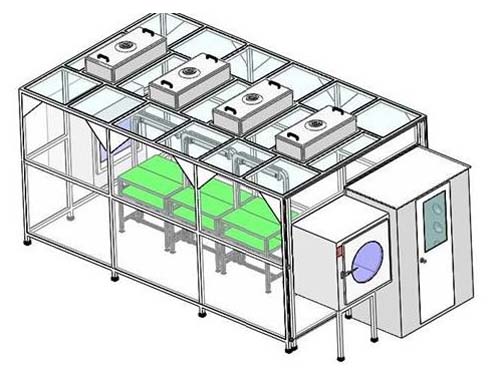

风淋室与货淋室是一种通用性较强的局部净化设备,安装于洁净室与非洁净室之间的隔墙处,用于人员或物体进入洁净区时的吹淋除尘。风淋室及洁净棚和传递窗在洁净无尘室的安装图



风淋室及货淋室使用后可有效地减少尘源进入洁净区,使洁净区保持正常的工作状态。吹淋室(风淋室)是用于吹除人、物表面附着的尘埃、同时起气闸作用,防止未经净化的空气进入洁净区域,是对人身、物料净化和防止室外空气侵入洁净区的有效设备,可与洁净室和洁净厂房配套使用。风淋室可按照用户需要配加热器,冬天可以加热,温度可调,风淋室除有一定净化效果外,它作为进入洁净区的一个分界,还有警示作用,有利于规范洁净室人员在洁净室内的活动。

货淋室是货物进入洁净室所必需的通道,它采用高速的洁净气流吹落并清除进入洁净室人身服装或物料表面上附着尘埃粒子。货淋室进出风淋室的门是不能同时开启的,可以兼起气阀作用,防止外部空气进入洁净室,并使洁净室维持正压状态;货淋室经高效过滤器过滤后的洁净气流由可旋转喷嘴从各个方向喷射至货物、人体上,有效而迅速清除尘埃粒子,再由初、高效过滤器过滤后重新循环到风淋区域内。洁净棚又叫无尘工作站

风淋室(货淋室)特点:
1、有进智慧型电脑PLC控制模组,故障低,系统安全稳定。
2、LED指示荧幕及触控式面模设计,方便浴尘时间及各项功能之操作。
3、循环式设计设计,保证非吹淋状态时风淋区的洁净。
4、双门电动连锁,实行强制吹淋,双门可做成自动移门。
5、可接受用户的特殊设计、可制作成防爆型风淋室。
6、承接气闸式、缓冲式的特殊设计、制造。

风淋室分类(按照使用材质):
冷轧钢板烤漆风淋室,不锈钢系列风淋室,外钢板内不锈钢系列风淋室,
风淋室(货淋室)吹淋方式:
吹淋方式:单侧吹淋、双侧吹淋、三侧吹淋、顶吹淋。风淋室安装于洁净室与非洁净室之间的隔墙处
风淋室参数说明:
1、标准型双吹风淋外型尺寸:1400*1500*2180内部尺寸790*1430*1910;适用人数最多2-3人;
2、箱体采用优质的冷轧钢板制造,表面静电喷塑处理,美观大方,底板不锈钢板制做,耐磨擦,易清洁;
3、风淋风机1台 380V  50Hz  1150W,风淋室采用初、高效双重净化过滤;
4、有隔板高效过滤器1只,915*610*69,过滤效率99.99%0.3um,初效过滤器采用无纺滤料,过滤效率G4;
5、不锈钢单开门两扇,采用EVA材料,密封性能高,带玻璃视窗,5mm玻璃,门上安装闭门器,自动关闭,
6、SUS不锈钢喷淋嘴,嵌入式安装,喷淋嘴方向可调节180度。喷淋嘴数量, 12个,喷淋嘴直径30mm.出风口风速达到18-24m/s快速吹除人身上的灰尘;
7、红外线自动感应器。自动感应吹淋,吹淋过程中进出门互锁,吹淋完毕后出门自动解锁;人员进入无尘室。
8、电路控制:先进的集成电路板控制,LED显示吹淋时间,时间继电器0~99秒可调,触摸式微动开关;
9、风淋室安装有高科技语音提示系统,提示完成整个吹淋过程,提高净化效果;

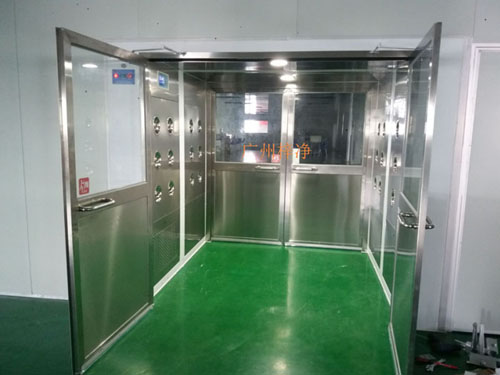

10、风淋室采用模块设计方案该设备结构合理分段组装,可根据自己的要求加长或缩短便于运输,组装极为方便。货淋室是货物进入洁净室所必需的通道



洁净棚又叫无尘工作站一般以工业铝材(不锈钢方通、喷塑方通)做框架,采用风机滤网机组FFU送风,四周采用防静电垂帘,顶部铺盖密缝盲板,形成一个密缝区,内部净化级别可达100—10万级;特别适用于车间内局部对洁净度要求高的区域,如流水线作业区的高精确度产品组装区。

洁净棚具备多种洁净等级及空间搭配,可以根据使用需求设计制作,因此其简便运用弹性大安装容易且施工期短以及可移性为其主要特征,同时可针对在一般等级的洁净室中局部地区需要高洁净度的地方做局部增设以降低成本。

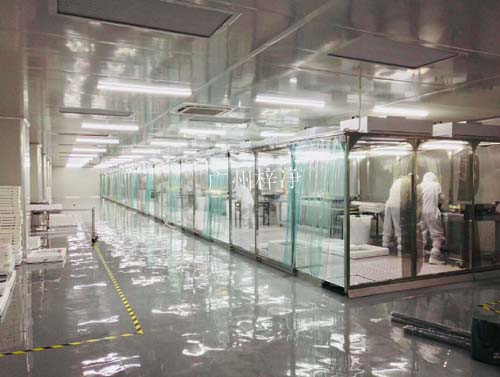

其风机从FFU顶部将空气吸入,经初效过滤器、高效过滤器过滤,过滤后的洁净空气在整个出风面以0.45m/s±20%的风速匀速送出到洁净棚内。形成均流层,使洁净空气气流呈垂直单向流,从而保证了工作区内所要求的洁净度。洁净棚与传递窗现场安装图

洁净棚材料:
1.框架:40*40喷塑钢方通,稳固、美观、不生锈、不产尘;
2.防静电垂帘:0.3mm厚网格(韩国进口) 防静电效果好、透明度高、网格清晰、柔韧度好、不变形、不易老化;防尘除静电。
3.洁净室顶盖板采用准轧钢板静电喷塑,
4.内部采用净化室专用净化灯。不产尘。
5.风机滤网机组FFU:采用离心风机,具有长寿命、低噪声、免维护、震动小、可无级变速等特性,风机质量可靠,工作寿命长加上独特的风道设计,大大提高了风机的效率、降低了噪声。

洁净棚特点:
1、组装式结构设计,安装方便,大大缩短了交货周期;
2、移动方便(可装万向轮);
3、模块化结构,提高净化级别容易,扩展性强,且重复利用价值高;
4、相对超净工作台,内部可用有效空间大;相对传统无尘室,成本低、施工快、且对楼层高度低。
洁净棚常用材料:
1、框架:4545工业专用铝材 稳固、美观、不生锈、不产尘;
2、防静电垂帘:0.3mm厚网格(南韩进口) 防静电效果好、柔韧度好、不变形、不易老化;

3、风机滤网机组FFU:采用德国EBM离心风机,具有长寿命、低噪声、免维护、震动小、可无级变速等特性,风机质量可靠,工作寿命长达50000小时以上;加上独特的风道设计,大大提高了风机的效率、降低了噪声!
